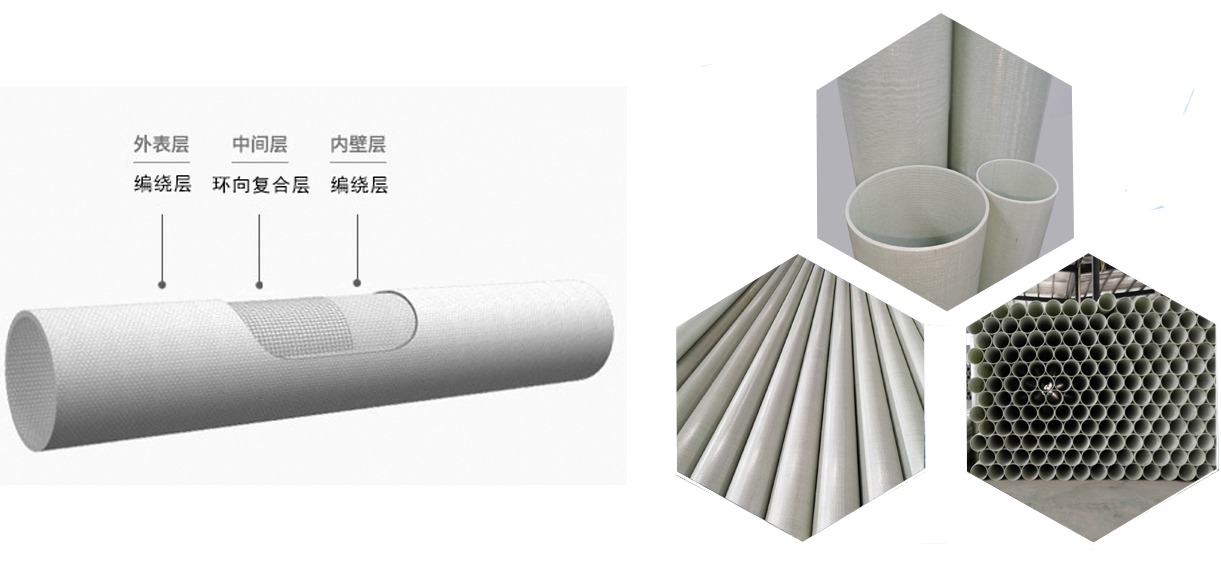

纤维编绕拉挤电缆保护管(BWFRP)，是一种新型电缆导管材料。采用高性能纤维复合材料和环氧树脂为原材料，由内编绕层、中间层、外编绕层构成，通过拉挤工艺成型。这种新型的电缆导管产品具有传统管材无法比拟的优点，是取代传统玻璃钢管的一种结构与性能俱佳的产品，适用于电力电缆及通信电缆的保护套管使用。
具有“环刚度高、拉伸强度高、耐高低温、电绝缘性高、导热性优越、耐腐蚀/耐水、阻燃、安全环保、管材轻便”等特性。
产品技术指标
执行标准：DL/T802.2--2017
检测项目 | 标准要求 | 单位 |
外观 | 导管色泽均匀，内外表面无龟裂、分层、针孔、毛边、杂质、贫胶区、气泡等缺陷；内外表面光滑平整不得有凹凸不平；导管两端面平齐，无毛边、毛刺；穿入电缆时，套管不应损伤电缆表面绝缘层。 | / |
内径 | 应符合表1规定 | mm |
壁厚 | 应符合表规定 | mm |
拉伸强度 | ≥200 | MPa |
浸水后拉伸强度 | ≥170 | MPa |
巴式强度 | ≥38 | / |
环刚度（5%） | 应符合表3规定 | MPa |
弯曲负载热变形温度 (1.80MPa) | ≥160 | ℃ |
落锤冲击 | 管壁结构不应有明显分层、裂痕或破裂 | / |
接头密封性能 | 0.1MPa水压下保持15min,接头不应渗水、漏水 | |
浸水后压扁先载荷保留率 | ≥85 | % |
碱金属氧化物含量 | ≤0.8 | % |
氧指数 | ≥26 | % |
密度 | 1.9-2.1 | g/cm3 |
表1 公称内径和承口端内径的偏差（mm） | |
公称内径（d） | 内径偏差 |
100 | ±0.3 |
125 | ±0.3 |
150 | ±0.4 |
175 | ±0.4 |
200 | ±0.5 |
225 | ±0.5 |
250 | ±0.5 |
表2 公称壁厚及其偏差（mm） | 表3 环刚度（5%）等级 | |||||
公称壁厚（e） | 壁厚偏差 | 刚度等级 kPa | ||||
e <5.0 | ±0.2 | SN25 | SN50 | SN100 | ||
5.0≤e <8.0 | ±0.3 | ≥25 | ≥50 | ≥100 | ||
8.0≤e <12.0 | ±0.4 | |||||
e≥12.0 | ±0.5 | |||||
BWFRP纤维编绕拉挤电缆保护管规格表 | |||
规格型号 | 尺寸（mm）/d | 尺寸（mm）/t | 环刚度（MPa） |
BWFRP100x3.0x6000 | 100 | 3.0 | 25 |
BWFRP150x4.0x6000 | 150 | 4.0 | 25 |
BWFRP150x5.5x6000 | 150 | 5.5 | 50 |
BWFRP175x4.5x6000 | 175 | 4.5 | 25 |
BWFRP200x5.0x6000 | 200 | 5.0 | 25 |
BWFRP200x6.5x6000 | 200 | 6.5 | 50 |
BWFRP250x7.0x6000 | 250 | 7.0 | 25 |
BWFRP250x8.5x6000 | 250 | 8.5 | 50 |
注：其它规格及厚度，可以根据客户要求定制。 | |||
